数控直流电源与电子负载一体化平台
基于 STM32 的数控 CV/CC 线性稳压电源 + 线性电子负载一体化设备。电源模块 0~12V/2A 输出,支持恒压恒流自动切换;负载模块 0~2A/20V/40W,支持 CC/CV/CR/CP 多种模式。整机采用运放负反馈闭环 + DAC/ADC 数控架构,四层输入保护,三区地系统分离设计。
- STM32F103 主控(72MHz)
- P-MOS 功率调整管(电源模块)
- IRF540N N-MOS 恒流负载(负载模块)
- TL072 / LM358 运算放大器
- TL431 精密基准源(双路:3.3V + 5V)
- 1Ω/10W 精密采样电阻(电源)
- 0.1Ω 四线开尔文采样电阻(负载)
- 3.5" TFT-LCD 显示屏
- EC11 旋转编码器
- SS34 肖特基二极管、SMBJ24A TVS
- STM32CubeMX + Keil MDK-ARM
- HAL 库开发
- DAC 数控设定(0~3.3V)
- ADC 电压/电流采样反馈
- 运放负反馈闭环控制
- 二极管或门自动模式切换
- 15 倍差分放大电流采样
项目概述
本项目为 STM32 数控直流电源 + 线性电子负载一体化平台,由两大独立功能模块组成,配套数字测控系统,实现电源输出程控、负载程控、电压/电流/温度采集、自动保护与模式自动切换。主要用于直流电源测试、锂电池充放电、电子器件老化测试等场景。
核心指标
| 参数 | 电源模块 | 负载模块 | |------|----------|----------| | 输出电压 | 0~12V | 0~20V(输入范围) | | 输出电流 | 0~2A | 0~2A | | 额定功率 | 24W | 40W | | 工作模式 | CV/CC 自动切换 | CC/CV/CR/CP | | 控制方式 | DAC 数控 + ADC 反馈 | DAC 数控 + ADC 反馈 | | 采样电阻 | 1Ω/10W | 0.1Ω 开尔文四线 | | 电流采样放大 | 1.5 倍差分 | 15 倍差分 |
系统架构
整机采用 模拟运放负反馈闭环 + 数字 DAC/ADC 混合控制 架构:
┌─────────────────────────────────────────────────────┐
│ STM32 主控 │
│ DAC 设定 ← → ADC 采样 │
└─────────────┬───────────────────────┬────────────────┘
│ │
┌────────▼────────┐ ┌───────▼────────┐
│ 电源 CV/CC 环路 │ │ 负载恒流环路 │
│ P-MOS 调压 │ │ N-MOS 可变电阻 │
│ 二极管或门切换 │ │ 15 倍差分放大 │
└─────────────────┘ └────────────────┘
模块一:0~12V/2A 数控 CV/CC 线性稳压电源
2.1 整体架构
整机分为六大模块:
- 输入保护电路:NTC + PPTC + 反接防护 + TVS 四层保护
- 功率主回路:P-MOS 串联线性调压
- CV 恒压环路:运放负反馈调压
- CC 恒流环路:差分放大 + 运放限流
- 基准源电路:TL431 双路精密基准
- 数字测控电路:DAC 设定 + ADC 采样
2.2 输入保护电路
16V 输入端采用 四层防护,顺序不可颠倒:
| 层级 | 器件 | 作用 | |------|------|------| | 1 | MF72 5D11 NTC | 抑制开机浪涌电流 | | 2 | JK-MSMD200-24V PPTC | 2A 级过流/短路自恢复保护 | | 3 | SS34 肖特基 | 电源反接防护 | | 4 | SMBJ24A TVS | 吸收高压浪涌、钳位异常尖峰 |
2.3 CV 恒压环路
核心调压原理:DAC 设定基准电压 → 运放同相端;输出电压经 30kΩ+10kΩ 分压(分压比 1/4)反馈至运放反相端。运放输出驱动 P-MOS 栅极,通过调节管压降稳定输出电压。
对应关系:
- 目标输出 10V → 分压反馈 2.5V → DAC 设定 2.5V
- 满输出 12V → DAC 设定 3.0V
环路补偿:运放反相端与输出端并联 47pF C0G/X7R 高频瓷片电容,做密勒相位补偿,防止高频振荡。
2.4 CC 恒流环路
电流采样:1Ω/10W 精密功率电阻,满流 2A 时采样电压 = 2V
差分放大:增益 1.5 倍,放大后电压 = 3V,直接匹配 DAC 满量程
调节逻辑:
- 电流偏大 → 反馈电压升高 → 运放输出抬高 → 电流回落
- 电流偏小 → 反馈电压降低 → 运放输出降低 → 电流抬升
2.5 模式切换:二极管或门
CV、CC 两路运放输出各串一支 SS34,阴极共接构成 低电平优先或门:
- 正常恒压:负载电流未超限,CC 运放输出高电平,二极管截止,CV 环路主控
- 恒流切换:电流达设定值,CC 运放输出被拉低,二极管导通,接管栅极驱动
自动无缝切换,无需额外逻辑控制。
2.6 关键设计规则
| 规则 | 说明 | |------|------| | 栅极驱动 | 只串电阻,全程不并对地电容,防止运放自激 | | 补偿电容 | 47pF 为 CV/CC 环路专用,不可改容值、不可替换大容量 | | 环路外部 RC | DAC 前端可用 1kΩ+100nF,允许大容量 | | 环路内部 RC | 仅使用 pF~nF 级小电容,最大不超过 1nF | | 地系统 | 功率地/模拟地/数字地三区分离,单点共地 |
模块二:0~2A/20V/40W 线性电子负载
3.1 核心工作原理
IRF540N 工作在 可变电阻区(线性区),栅源电压决定漏源等效电阻:
- Vgs 升高 → 等效负载减小 → 负载电流增大
- Vgs 降低 → 等效负载增大 → 负载电流减小
配合运放负反馈闭环稳定电流,STM32 输出 DAC 模拟电压作为电流设定基准,实现数字程控恒流。
3.2 高精度电流采样(15 倍差分放大)
原单端采样电压仅 0~0.2V,分辨率低;升级为 15 倍差分放大电路,放大后电压 0~3V,完美匹配 MCU 0~3V DAC/ADC 量程。
差分增益:G = 1 + 14kΩ/1kΩ = 15 倍
电压对应关系:0~2A → 0~0.2V(采样)→ 0~3V(放大后)
3.3 运放恒流控制环路
- 运放同相端:接入 STM32 DAC 设定电压
- 运放反相端:接入差分放大后的采样电压
- 补偿电容:220pF C0G/X7R(电子负载专用,应对大容性负载与强干扰)
闭环逻辑:负载波动时,运放自动调整 MOS 栅极电压,改变等效负载电阻,维持电流恒定。
3.4 辅助保护电路
| 保护类型 | 实现方式 | |----------|----------| | 输入保险丝 | 3A 慢熔保险丝(防短路) | | 浪涌保护 | SMBJ24A TVS 管 | | 防反接 | 肖特基二极管串联主回路 | | 温控保护 | 10k NTC + ADC 采集,超标时关断负载 + 风扇启动 + 蜂鸣报警 |
整机统一通用设计规范
4.1 三类地系统划分
| 地类型 | 承载内容 | 连接规则 | |--------|----------|----------| | 功率保护地 | MOS、采样电阻、主回路与模拟地单点共地 | | 模拟信号地 | 运放、差分电路、DAC/ADC、TL431 | 与数字地单点跨接 0Ω 电阻 | | 数字地 | STM32、晶振、按键、指示灯 | 三块地仅一处总交汇点 |
4.2 RC 滤波参数区分(核心红线)
| 位置 | 参数 | 说明 | |------|------|------| | 环路外部(DAC/PWM 输出) | 100nF / 1μF | 允许大容量,侧重滤除数字噪声 | | 差分运放输入端 | 禁止加 RC | 避免破坏差分共模抑制比 | | 差分运放输出端 | 1kΩ + 100pF~1nF | 电容最大不超过 1nF | | 运放驱动功率管链路 | 只串电阻 | 全程不并对地电容 |
4.3 运放密勒补偿电容区分
| 应用 | 补偿电容 | 原因 | |------|----------|------| | 数控电源 CV/CC 运放 | 47pF | 隔离完善、干扰小,兼顾速度与稳定 | | 电子负载恒流运放 | 220pF | NMOS 容性负载大、干扰强,优先保证稳定性 |
两者不可互换!
关键器件选型
| 器件 | 型号 | 作用 | |------|------|------| | 主控 MCU | STM32F103 | 72MHz,DAC/ADC 数控 | | 功率调整管 | P-MOS(电源)/ IRF540N(负载) | 线性调压/恒流 | | 运算放大器 | TL072 / LM358 | 单电源 5V 工作 | | 精密基准 | TL431 | 3.3V 基准专供 ADC/DAC | | 采样电阻 | 1Ω/10W + 0.1Ω 四线 | 电流采样 | | 肖特基二极管 | SS34 | 反接防护、或门 | | TVS 管 | SMBJ24A | 浪涌保护 |
布线 & 接线通用规范
- 功率走线宽度 ≥ 2mm,走线尽量短,降低铜皮压降
- IRF540N 必须加装散热片 + 导热硅脂,40W 满载建议搭配强制风冷
- 采样电阻采用开尔文四线接法:粗铜皮走大电流,独立细引线引出采样信号
- 差分两路输入电阻严格对称,保证共模抑制能力
- 去耦电容:运放、TL431、STM32 电源引脚就近放置 0.1μF 陶瓷电容
联合调试流程
- 单独调试数控电源:空载 → 轻载 → 满载,验证 CV/CC 切换、电压/电流精度
- 单独调试电子负载:空载 → 逐步加流,验证恒流精度、温控、保护功能
- 联机测试:数控电源输出接入电子负载,全档位联动测试
- 长时间老化:满载联合运行 30min 以上,监测温升、稳定性、保护逻辑
项目成果
- ✅ 电源模块:0~12V/2A 输出,CV/CC 自动无缝切换
- ✅ 负载模块:0~2A/20V/40W 恒流,15 倍差分放大高精度采样
- ✅ 四层输入保护:NTC + PPTC + 反接 + TVS
- ✅ 三区地系统分离设计,抑制地弹干扰
- ✅ 运放负反馈闭环 + DAC/ADC 数控架构
- ✅ 完整温控保护:NTC 采集 + 风扇 + 蜂鸣报警
项目资料

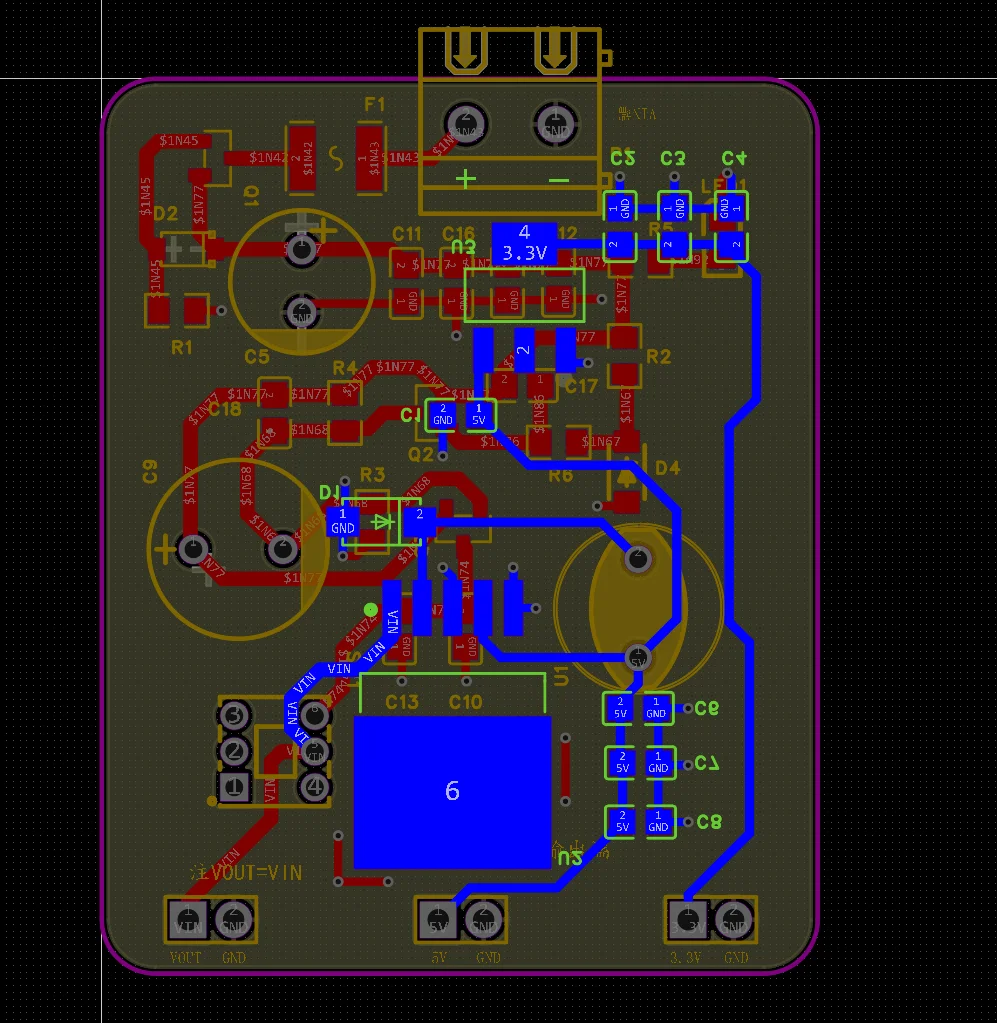

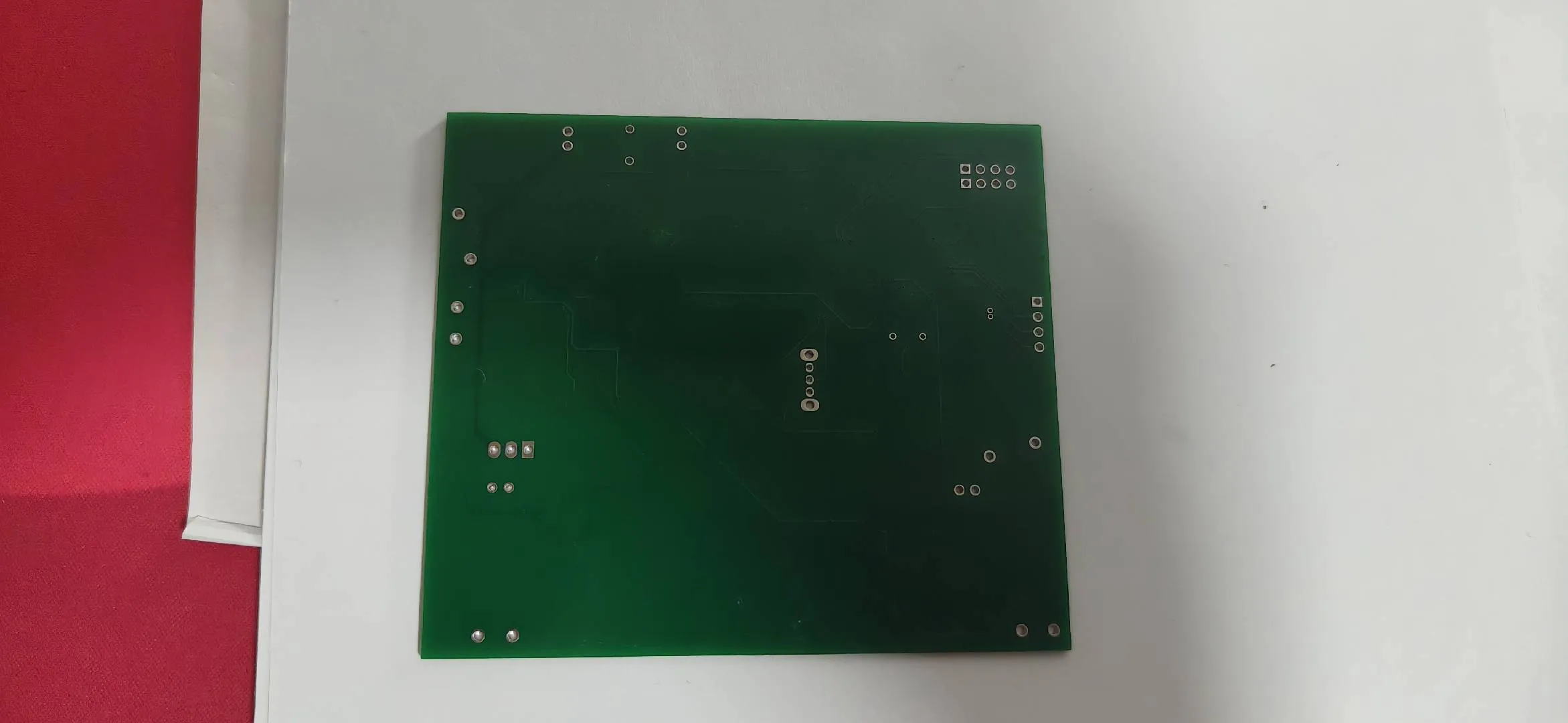

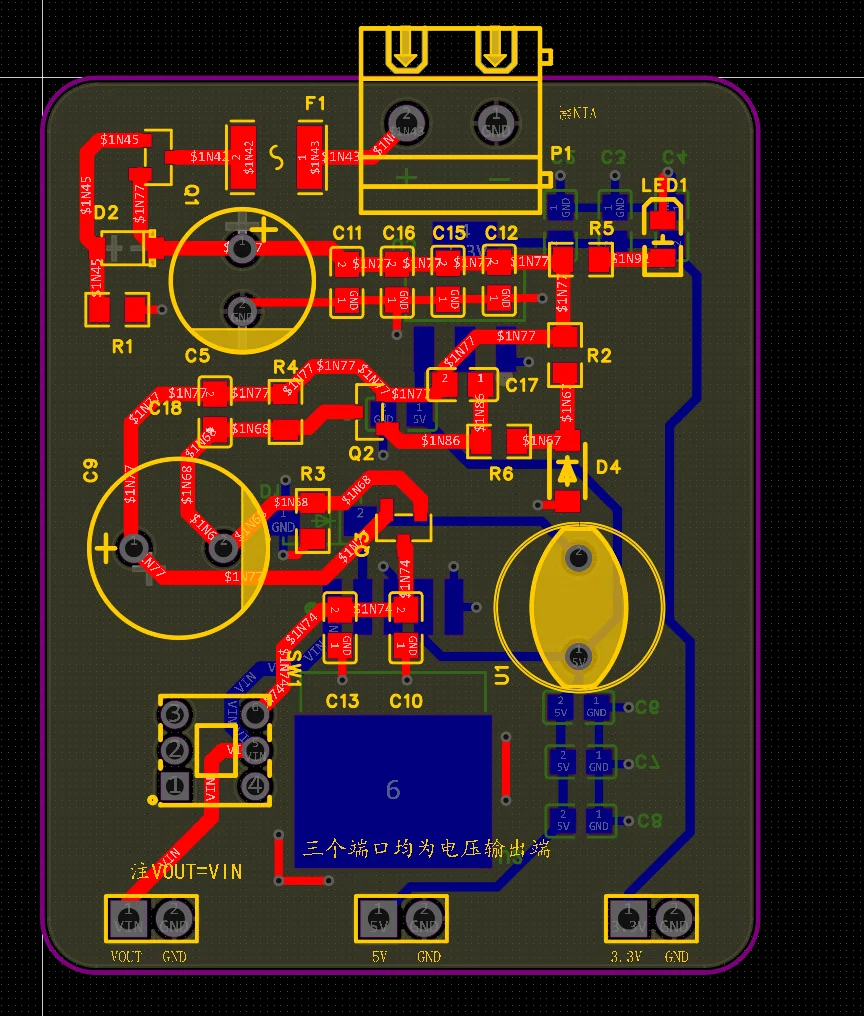

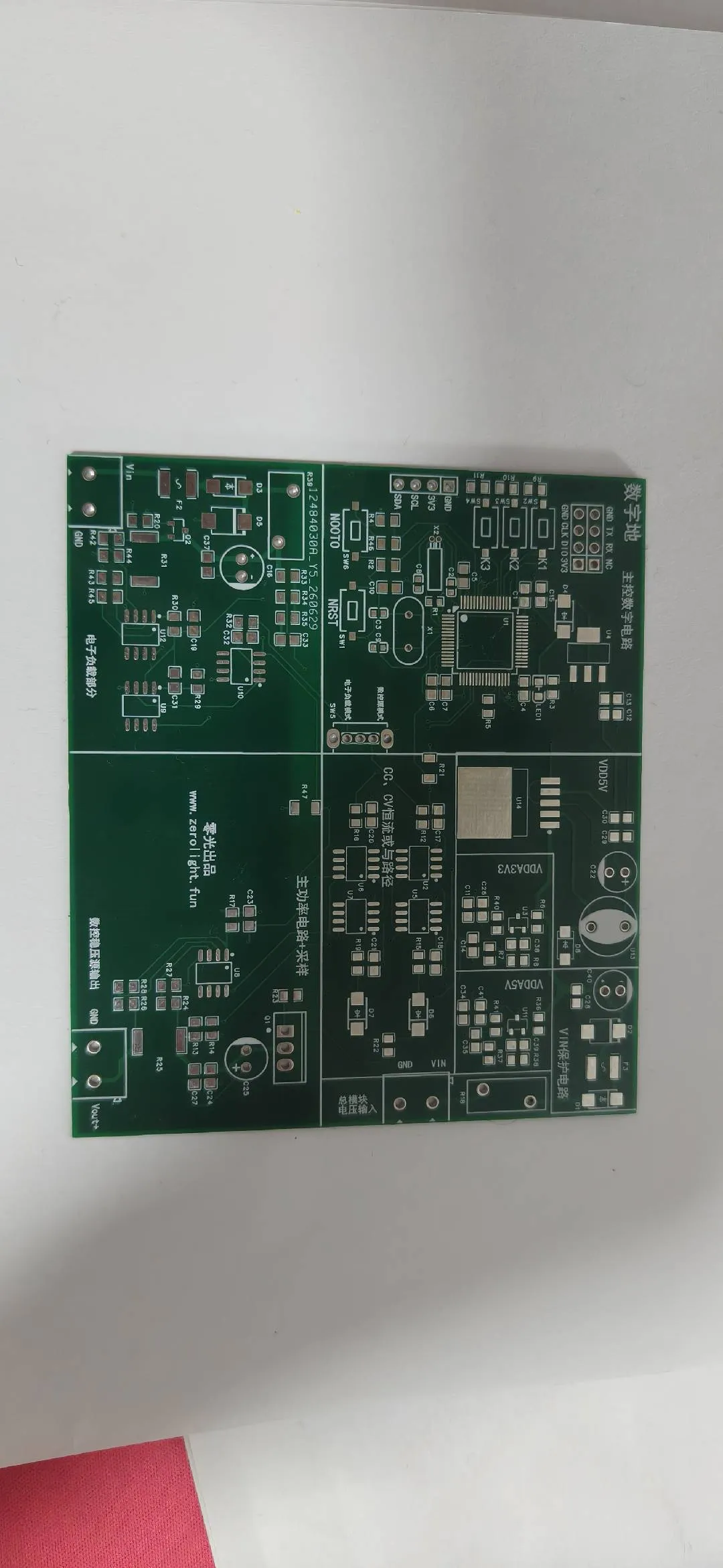

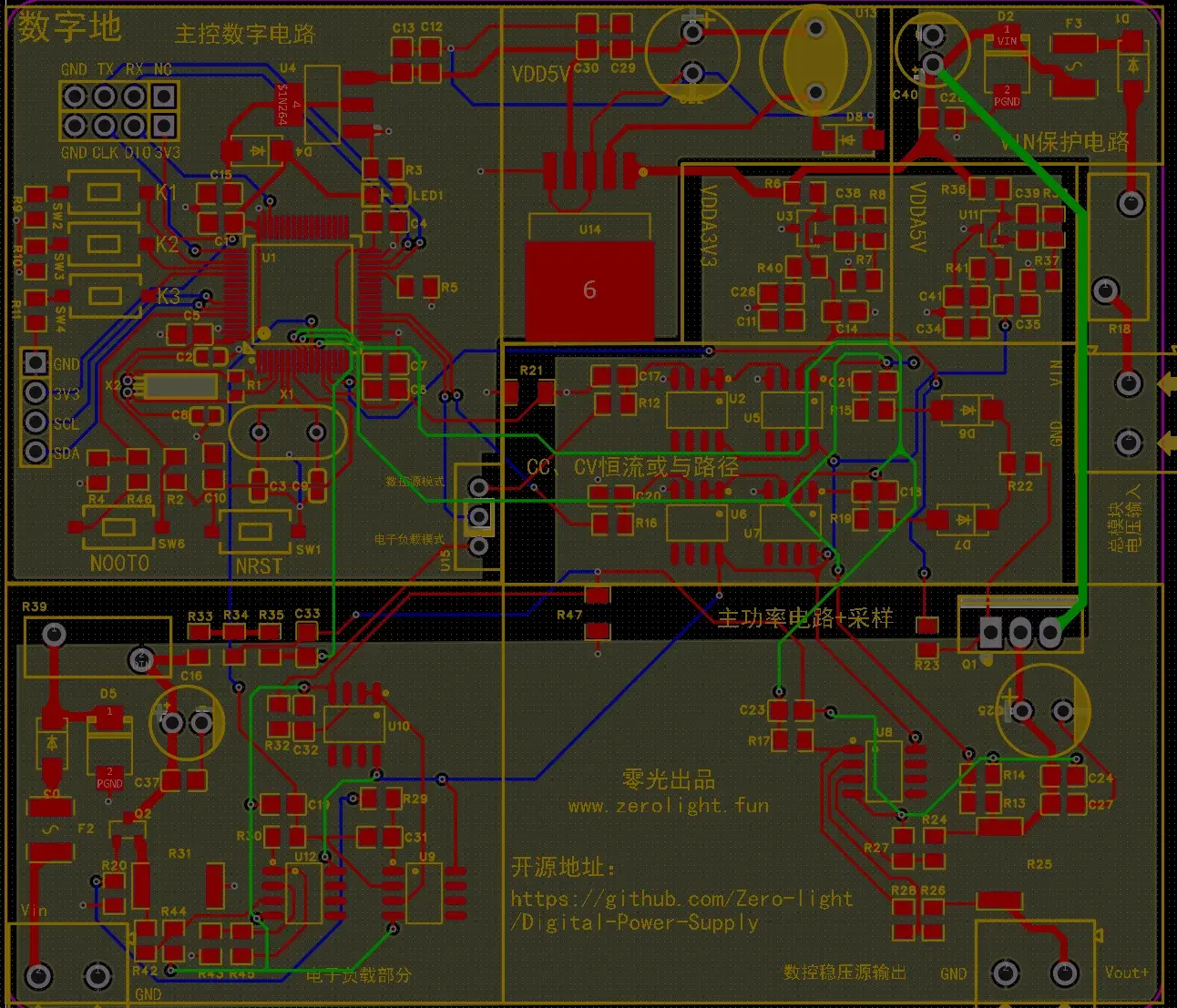

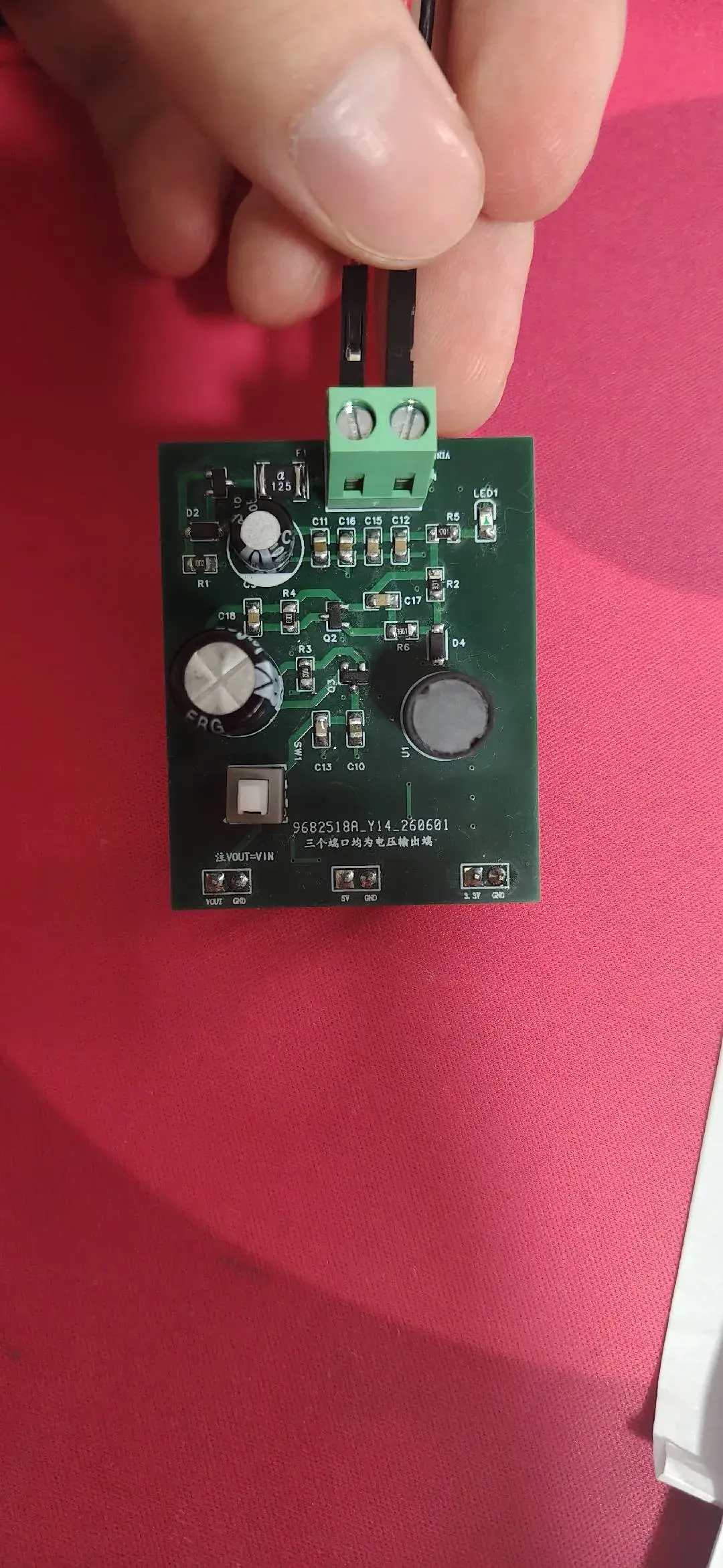

📸 项目实拍




📱 UI 界面截图
