N-04 | 信号完整性 — 边沿畸变、反射与振铃核心笔记

面试速记版：覆盖信号完整性反射/振铃部分的全部核心考点，含波形识别口诀、速查表和8条必背结论。

一、核心基础概念

1.1 上升/下降时间（Tr/Tf）

• 通常指信号从目标电平的 10% 上升到 90%（或从 90% 下降到 10%）所需时间
• 是衡量信号边沿陡峭程度的核心指标

1.2 关键认知误区

决定是否出现传输线效应的核心是 边沿速率（Tr/Tf），而非时钟频率。

哪怕 10MHz 低速时钟，只要芯片输出边沿足够陡（1~3ns），短走线也会出现明显反射与波形畸变。

1.3 传输线临界长度经验法则

当走线长度 > 上升沿对应电长度的 1/10 时，导线必须视为传输线：

L_critical ≈ 0.1 × v × t_r

• FR4 板材中信号传播速度约 15 cm/ns
• 例：1ns 上升沿 → 临界长度仅约 1.5 cm

二、SI/PI/EMC 六类问题总览

| # | 问题类别 | 关键词 | |---|---------|-------| | 1 | 单一网络信号失真 | 反射噪声、振铃 | | 2 | 频率相关损耗 | 高频衰减 → 边沿退化 | | 3 | 串扰 | 多个网络之间耦合 | | 4 | 地弹/电源弹 | 串扰的特殊形式 | | 5 | 电源分配噪声 | 轨道塌陷、电压沉降 | | 6 | EMI 辐射 | 系统对外电磁干扰 |

六类问题存在于所有互连结构（芯片内部→PCB→板间线缆），底层原理一致，差异仅在几何尺寸与材料。

三、单一网络信号失真 —— 反射

3.1 网络定义

所有互相连通的金属构成一个网络，同时包含信号路径和回流路径。

3.2 反射根本成因

信号传播路径上瞬时阻抗发生突变。信号沿传输线传播时持续感知互连的瞬时阻抗：

• 阻抗恒定 → 信号不失真
• 阻抗突变 → 产生反射，反射波反向传播，叠加到入射波上造成波形持续失真
• 突变幅度足够大 → 形成振铃 → 可能误触发

瞬时阻抗由走线几何结构、回流路径物理特性共同决定。

3.3 引发阻抗突变的六大典型场景

| # | 场景 | 说明 | |---|------|------| | 1 | 互连线末端 | 末端开路 → 阻抗→∞，全反射 | | 2 | 走线宽度变化 | 线宽突变 → 特性阻抗突变 | | 3 | 过孔换层 | 感性突变为主，寄生电容也有贡献 | | 4 | 回流参考平面缝隙 | 回流路径不连续 → 阻抗突增 | | 5 | 连接器接插件 | 引脚+焊盘引入寄生参数 | | 6 | 拓扑变更 | 分支支线、T型节点、桩线（Stub） |

四、上升/下降时间的两大影响来源

4.1 固有退化（完美阻抗匹配下依然存在）

电路物理属性决定的必然结果，只能减轻无法彻底消除，是边沿变慢的首要因素。

(1) 容性负载充放电（占比最大）

• 电容来源：芯片输入寄生电容（单颗2~5pF）、PCB走线对地电容（约1pF/cm）、过孔/焊盘/连接器寄生电容

• 物理原理：驱动芯片输出级存在等效导通电阻，信号跳变本质是驱动源通过内阻对总负载电容充放电，形成天然 RC 低通滤波器

• 估算公式：10%~90%上升时间

  t_r ≈ 2.2 × R_drive × C_total

• 多负载特性：容性负载并联累加，菊花链拓扑中首端边沿最陡，末端最缓

• 波形表现：边沿平滑圆润，无台阶、无过冲，仅整体斜率均匀降低

• 注意：芯片手册标注的上升时间（如1~3ns）均为特定测试负载（通常5pF）下的数值，实际多负载场景下必然更长，不属于设计故障

(2) 传输线本身损耗

FR4介质损耗 + 铜箔趋肤效应 → 衰减信号高频谐波分量 → 边沿变缓。短线（几cm内）可忽略。

4.2 反射恶化（阻抗不匹配带来的附加畸变）

由阻抗突变引发信号反射导致，是边沿形状畸变、振铃的根源，可通过设计优化消除或抑制。

(1) 容性阻抗突变

• 场景：过孔、大焊盘、长Stub、未端接分支
• 表现：负反射 → 叠加入射波后上升沿出台阶、凹陷，有效上升时间被拉长，伴随下冲

(2) 感性阻抗突变

• 场景：换层过孔、连接器引脚、走线局部收窄
• 表现：正反射 → 叠加入射波后上升沿初期出尖锐过冲，看似更陡实为畸变，后续快速回落

(3) 多次反射（振铃）

走线较长、反射较强时，反射波在源端与负载间来回反弹叠加 → 衰减振荡，显著拉长信号稳定时间，也会改变Tr/Tf测量值。

五、四类阻抗突变的波形特征

| 突变类型 | 典型场景 | 上升沿表现 | |---------|---------|-----------| | 容性突变 | 过孔、BGA焊盘、Stub末端 | 边沿拖慢、圆滑，出现台阶/下冲 | | 感性突变 | 连接器引脚、换层过孔 | 边沿前端尖峰过冲，后续回落畸变 | | 开路高阻 | 未端接走线末端、悬空测试点 | 过冲显著，线长足够时发展为完整振铃 | | 短路低阻 | 参考平面边缘、地弹噪声 | 边沿被压低，上升斜率降低，高电平幅值下降 |

六、阻抗突变的双重表现：边沿畸变 vs 振铃

6.1 本质关联

二者同源同根，均为信号在阻抗突变点产生反射、反射波与入射波叠加的产物，仅因走线长度/反射强度不同表现为不同形态。

6.2 不同线长下的表现差异

| 线长条件 | 反射波返回时机 | 波形表现 | |---------|--------------|---------| |短线（< 临界长度） | 反射波在上升沿结束前返回源端 | 仅边沿变形、变缓、出现台阶，无肉眼可见的独立振荡 | |长线（> 临界长度） | 反射波在上升沿结束后返回 | 形成完整过冲+下冲衰减振荡，即典型振铃曲线 |

6.3 振铃的完整认知

波形核心特征：

• 仅出现在信号跳变沿，稳态电平无振荡
• 包含过冲（超出目标电平的峰值）、下冲（反向超出目标电平的谷值）
• 为衰减振荡，振幅逐次减小，最终收敛至目标电平

产生必要条件：

1. 信号边沿足够快 + 走线足够长（满足传输线效应）
2. 驱动端/传输线/负载三者阻抗不匹配（存在反射源）
3. 无有效端接吸收反射能量

工程危害：

1. 逻辑误触发：振荡反复跨越逻辑阈值 → 采样错误（时钟/复位/中断信号致命）
2. 器件损伤：过冲超出IO耐压 → 长期损伤栅极氧化层，极端直接击穿
3. EMI加剧：高频振荡辐射更强电磁噪声 → EMC整改难度增加
4. 时序裕量压缩：信号稳定时间变长 → 压缩建立/保持时间余量 → 限制最高工作频率

七、工程排查：区分边沿变慢的成因

7.1 纯容性负载退化（固有属性）

• 波形：全程平滑圆润，无拐点/台阶/过冲，仅斜率均匀降低
• 特点：首端→末端边沿逐级变慢；加端接匹配后振铃消失但边沿不会明显变陡，甚至略变慢
• 结论：容性负载充放电才是边沿变慢的首要因素，完美匹配下也依然存在

7.2 含反射畸变（阻抗问题）

• 波形：存在明显台阶、拐点、过冲或小振荡，整体线条不光滑
• 特点：优化阻抗连续性/增加端接后，边沿形状明显改善，毛刺/台阶消失，有效上升时间缩短

7.3 排除测试假象

示波器探头带宽不足/接地引线过长 → 衰减高频分量 → 边沿变圆看似海浪形。

• 验证：换高带宽探头 + 接地弹簧针替代长接地线，复测后波形显著改善则为测试问题

补充："海浪形"波形本质 = 容性负载平滑滤波 + 轻度反射叠加的组合结果。容性负载磨平了尖锐振荡，只留下缓变的起伏，呈现柔和波浪形态。信号质量同样已劣化。

八、拓扑对比

| 拓扑 | 特点 | 问题 | |------|------|------| | 星形 | 驱动端分出多路独立支路接负载 | 分叉节点阻抗不连续，多路反射叠加，极易剧烈振铃 | | 菊花链 | 信号沿主干依次串联各级负载至末端 | 无大量分叉，但时序逐级偏移，末端信号幅值存在衰减 | | 点对点 | 单一驱动对单一负载 | 最优走线，高速总线首选 |

一驱多信号优先采用菊花链替代星形，减少多点反射。

九、针对性优化处理手段

9.1 抑制反射与振铃（解决阻抗突变）

(1) 端接匹配（最核心手段）

• 源端串联匹配：驱动输出端串联22~50Ω贴片电阻，使源端总阻抗匹配传输线特性阻抗 → 吸收反射波。数字电路最常用，成本低、无额外功耗
• 负载端并联匹配：接收端并联电阻到地/VTT电源，适合高速多负载总线（如DDR Fly-by），缺点：增加静态功耗

(2) 布线拓扑优化

• 一驱多优先菊花链，替代星形拓扑
• 严格控制Stub分支长度，高速信号要求Stub < 上升沿有效长度的1/10
• 高速总线优先点对点拓扑，避免多分支

(3) 阻抗连续性控制

• 全程保持线宽一致，避免走线宽度突变
• 减少不必要过孔换层，过孔区域优化反焊盘尺寸降低寄生参数
• 保证下方完整参考平面，避免平面割裂/开槽

9.2 缓解容性负载边沿退化

• 优化器件布局，减少不必要负载芯片，降低总容性负载
• 选择驱动能力更强的芯片，或增加专用时钟缓冲器
• 合理规划拓扑，避免单驱动带过多负载，必要时拆分驱动通路

9.3 抑制反射、维持阻抗稳定的四类设计手段

1. 使用均匀传输线，走线阻抗维持恒定可控
2. 端接电阻匹配，控制末端反射，消除阻抗边界跳变
3. 点对点布线，缩短支线/桩线长度，控制拓扑不连续
4. 精细设计非均匀传输线几何外形，修整边缘弱化不连续性

9.4 系统级优化

• 满足时序前提下降低IO口压摆率，放缓信号边沿，从源头减弱传输线效应
• 优化电源分配网络，抑制电源纹波与地弹噪声

十、核心结论速记

1. 上升时间变慢 ≠ 阻抗不匹配 — 容性负载充放电才是边沿变慢的首要因素，完美匹配下也依然存在。
2. 阻抗匹配解决的是反射/振铃/过冲 — 解决不了"负载太重、驱动拉不动"的问题。
3. 多芯片负载不会叠加本征压摆率 — 但会并联累加容性负载，导致边沿逐级变慢。
4. 振铃和边沿畸变是同源异表现 — 短线畸边沿，长线出振铃。
5. "海浪形"波形本质 — 容性负载滤波后的轻度振铃，无尖锐振荡但信号质量同样已劣化。
6. 反射根本成因 — 信号传播路径上阻抗突变，与走线几何+回流路径相关。
7. 源端串联匹配 — 数字电路最常用，22~50Ω，低成本无额外功耗。
8. AI自动布线的局限 — 阻抗连续性、Stub长度控制、端接参数选型、波形根因分析仍依赖工程师判断。

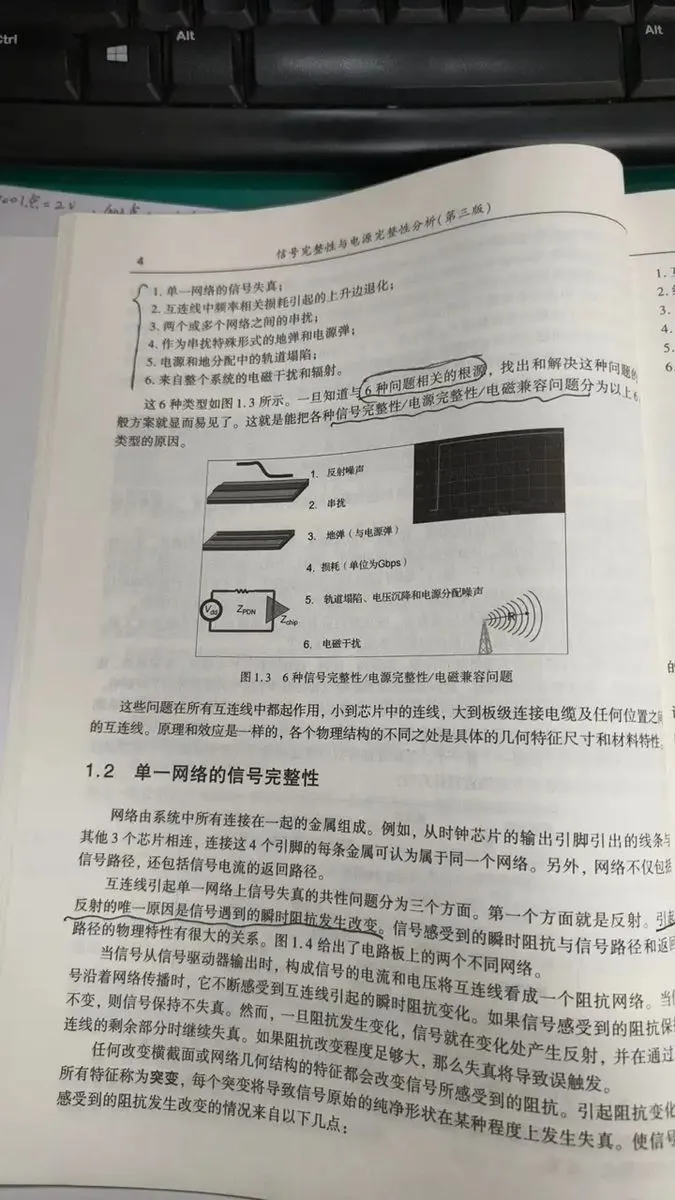

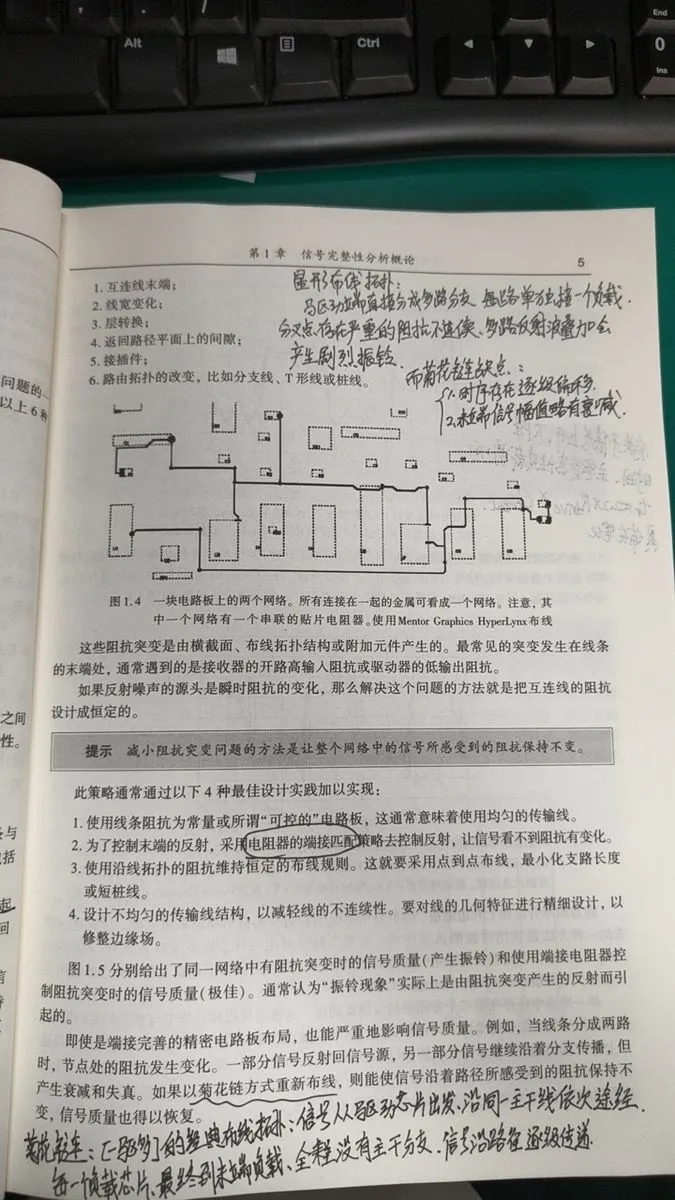

附录：手写笔记原件

以下为整理成本笔记的原始手写/打印稿图片，供对照参考。
