N-07 | 半导体器件选型：NMOS/PMOS/NPN/PNP 特性对比与电路应用

半导体器件是电力电子和嵌入式系统的基石。理解 NMOS/PMOS/PNP/NPN 的特性差异，是正确选型和设计开关电源、电机驱动、保护电路的前提。

一、NMOS（N 沟道 MOSFET）

特点

• 导通电阻小（mΩ 级），回路功耗低，发热少，效率高
• 成本低，型号极多，采购容易
• 开关速度极快，适合高频 DC-DC（数百 kHz ~ MHz）

适用电路

| 拓扑 | 说明 | |------|------| | Buck（降压） | 高侧开关首选 NMOS + 自举驱动 | | Boost（升压） | 低侧开关，S > G 即可导通 | | Buck-Boost | 需互补驱动，NMOS 做同步整流 | | H 桥电机驱动 | 四个 NMOS 组成全桥，低侧驱动简单 |

缺点

• 做高侧开关（接电源正极）时，栅极电压需高于源极，需自举或电荷泵驱动电路
• 做低侧开关（接地侧）最简单：S 极接地，G 极高电平即可导通

二、PMOS（P 沟道 MOSFET）

特点

• 做高侧开关驱动极简：栅极拉低即可导通（Vs = VCC，Vg = 0 → 导通）
• 电路设计简单，无需额外驱动 IC
• 适合做电源总开关、使能开关、防反接保护

适用场景

• 电源总开关 / 使能控制
• 简单低压 Buck（对效率要求不高）
• 防反接保护（PMOS 串联在电源正极）
• 过压 / 欠压保护（配合比较器控制栅极）

缺点

• 同价位下导通电阻远大于 NMOS（通常 2~5 倍），发热严重，效率低
• 开关速度慢，不适合高频 DC-DC
• 大电流场景需并联使用

三、NPN 双极型晶体管（BJT）

特点

• 驱动简单：基极高电平导通，低电平截止（B > E 0.7V 即导通）
• 价格便宜，型号丰富，耐压规格多
• 适合做低侧开关（断开地线回路）
• 小信号放大、采样、比较输出驱动的理想选择

缺点

• 导通有饱和压降 Vce(sat) = 0.2~0.3V，大电流下发热明显（P = Vce × Ic）
• 做高侧开关（断开正极）需负压驱动或 PNP 配合
• 电流驱动型器件，基极需要持续电流，功耗比 MOSFET 大

四、PNP 双极型晶体管（BJT）

特点

• 天然适合做高侧开关（B 极拉低即导通）
• 做电源开关、保护驱动非常顺畅
• 驱动逻辑简单，无需升压

缺点

• 同样存在饱和压降，大电流发热严重
• 导通电阻（等效）远大于 PMOS，压降更大
• 开关速度慢，不适合高频开关

五、器件选型速查表

| 场景 | 首选 | 备选 | 原因 | |------|------|------|------| | Buck 高频 DC-DC | NMOS × 2（同步整流） | — | 导通损耗小，速度快 | | Boost 升压 | NMOS（低侧开关） | — | 驱动简单，效率好 | | 电源总开关 | PMOS | — | 高侧驱动极简 | | 防反接保护 | PMOS | NMOS（低侧） | PMOS 不破坏地平面 | | 电机 H 桥 | NMOS × 4 | — | 低导通电阻，PWM 调速高效 | | 小信号开关 | NPN / PNP | — | 成本低，驱动简单 | | 线性稳压调整管 | NMOS / NPN | — | 取决于电压电流规格 |

六、电路应用实例

NPN 低侧开关电路

VCC ──┬── Load ──┬── NPN(C)
      │           │
      │         NPN(E) ── GND
      │
      └── R1(47K) ──┬── R2(10K) ── Signal
                    │
                  NPN(B)

• R1 提供基极限流，R2 确保低电平可靠关断

PNP 高侧开关电路

VCC ── PNP(E)
         │
       PNP(C) ── Load ── GND
         │
       PNP(B) ── R ── NMOS(D)  （NMOS 拉低基极导通 PNP）
                    │
                  NMOS(S) ── GND

NMOS Buck 拓扑

VCC ── NMOS1(Q1) ──┬── L ──┬── C ──┬── Rload ── GND
              (高侧) │       │       │
                     │      D1      │
                     │       │       │
                   NMOS2(Q2)  ──────┘
                   (低侧/同步整流)

• Q1 高侧：需自举驱动或电荷泵
• Q2 低侧：NMOS 同步整流，替代续流二极管，效率更高

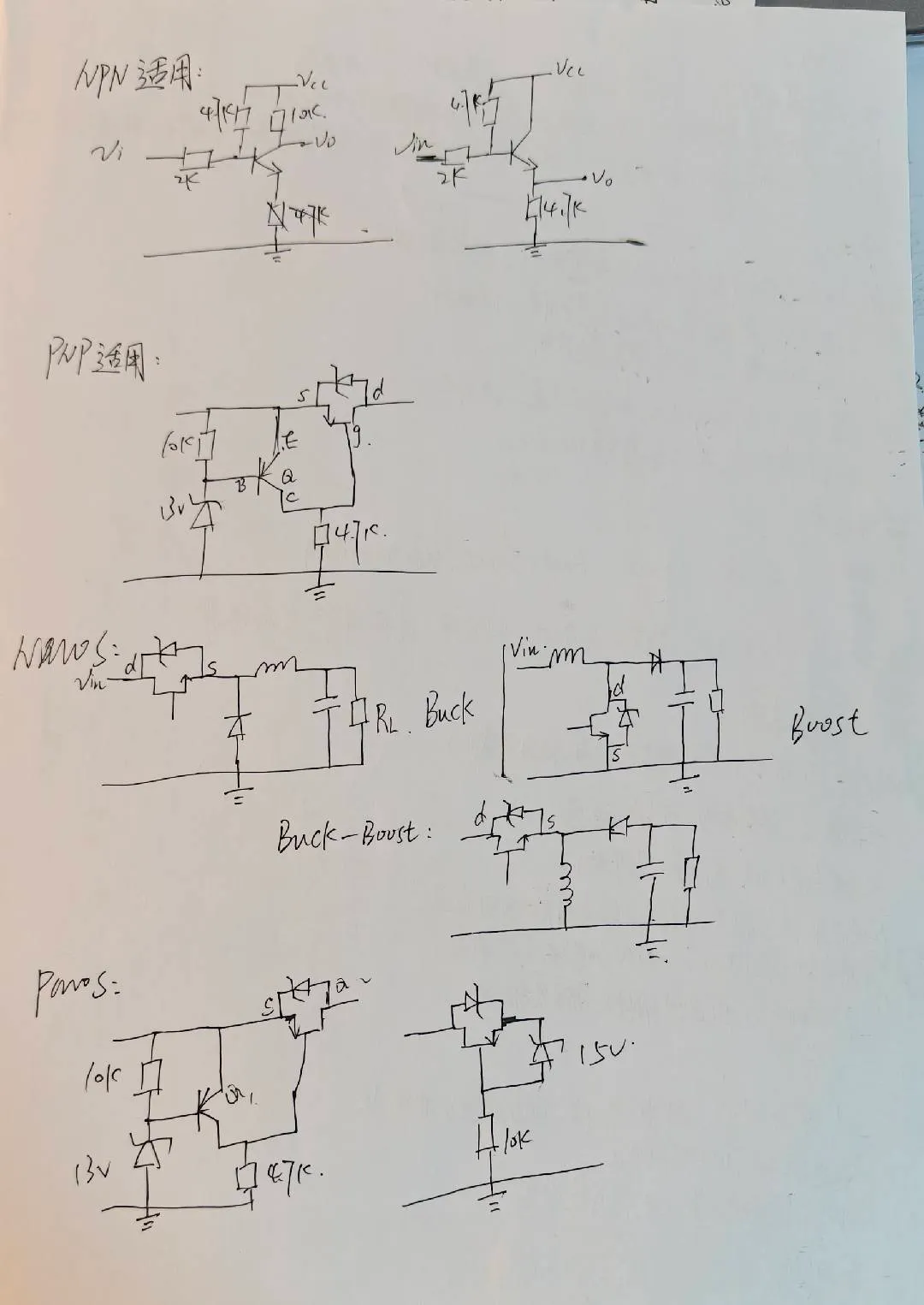

附：原始学习笔记手稿
